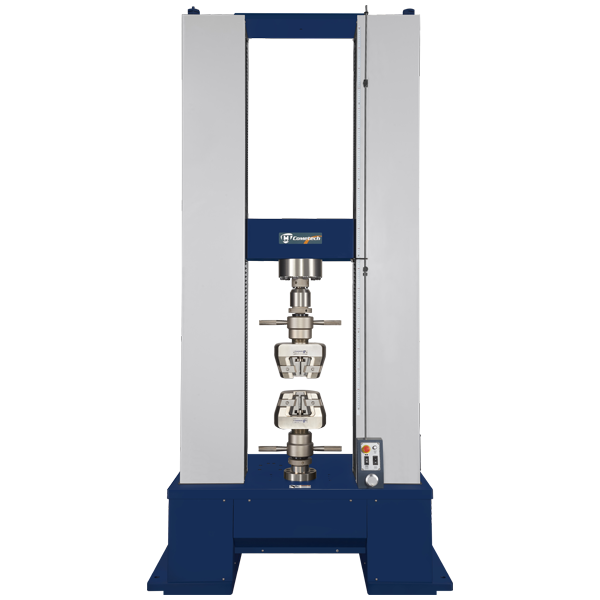

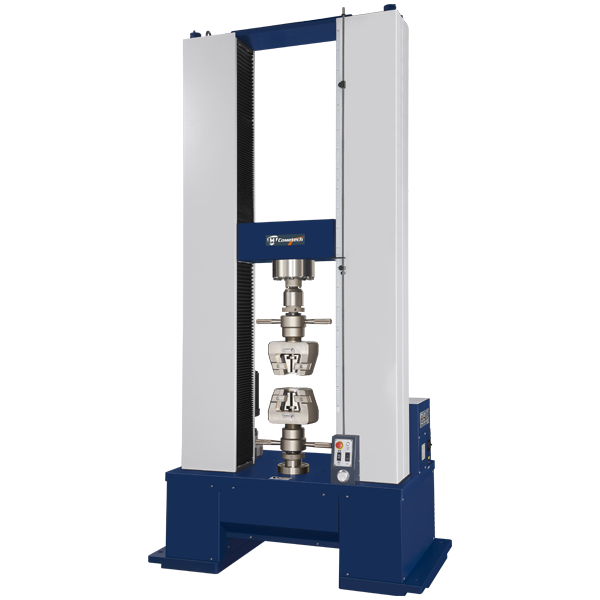

電腦伺服拉(壓)力試驗機 電腦伺服拉(壓)力試驗機

100kN~500kN M2F

QC-501M2F
電腦伺服拉(壓)力試驗機

詢問本產品

產品簡介Description

本系列機型適合100KN以上容量的測試選用,可以進行ASTM、ISO、JIS、GB等規範的材料測試及各種成品測試。採用伺服馬達與減速機構傳動,結構具有高剛性與高強度,可減少機台損耗並穩定測試。適合用在金屬、複合材料、建築材料等高強度的材料測試。同時提供安靜的測試環境及高精度的測試結果。

分離式的控制系統減少維護問題,可有效的降低電路干擾的發生延長機台使用壽命,M2F控制系統的測試速度範圍0.0001-375mm/min,滿足多項的測試規範要求。具備精密手輪可微調機台升降,利於精密定位和荷重元校正。

規範Conform to Standards

  • ISO 7500-1
  • ASTM E4
  • JIS 475-88
  • JIS B7721
  • JIS B7733
  • BS EN 1002-1
  • BS 1610
  • GB/T T228

適用產業Industry

塑膠、紡織、金屬、建材等行業。

測試影片

Testing Video


規格說明

Specifications


最大容量

300kN

力量解析

1/100,000 (31 bits)

測試行程(不含夾具)

1100 mm

速度範圍

0.0001~330.0 mm/min

最大取樣頻率

1200 Hz

機台動力

伺服馬達驅動

機台尺寸

145 x 66 x 235 cm

機台重量

1250 kg

特色

1.支援高階測試功能: 潛變、往復、變化率試驗(定力量/定位移/定應力/定應變)、發泡材測試、浦松式比、滑移測試等等
2.高達260種多元軟體分析功能
3.搭載精密手輪,支援位移微調
4.可另選購強力防撞功能,加強荷重元保護力
5.荷重元自動辨識功能

相關配件

Accessories

顯示幕

1. 採用7吋TFT彩色觸控式螢幕
2. 中文、英文、日文三種語言可選擇
3. 數據顯示: 力量、壓力、扭力、位移、時間
4. 可進行測試設定,測試速度、測試方向、自動回位、斷點停機。
5. 可進行資料分析,可讀取最大力量、區間力量、斷裂點力量…等資訊。
6. 可進行單機校正。
7. 多種停機條件的設定(力量、位移、時間、延伸率)。
8. 可將機台還原成原廠出廠的狀態。
9. 可切換公、英制單位。
10. 可進行超行程、超容量保護、超時間停機。
11. 最多可儲存50筆的資料,亦有USB儲存資料功能。
12. 可支援多組訊號源。

QC-551長延伸器


適用於延伸率高於20%的材料,如橡膠、塑膠、PE類、布類、織帶類等高延伸性材料伸長率量測時使用的重要配件,通常會將試片製作成啞鈴狀,延伸器可與COMETECH生產的機台連結並自動偵測試片測試過程中之變形量。

QC-557短延伸器


可量測金屬、硬質塑膠等延伸率低於100%的材料變型量,測試過程中可量測完整的測試變型率不需中途拆下延伸器,當試片標點距離更大或延伸率更大時也可另行訂做加長行程的延伸器。

軟體功能介紹

Software functions


1. 資料擷取頻率最高可設定至1200 Hz
2. 操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置
3. 作業平台: Windows 7/8/10作業系統
4. 具中、英、日、韓、西班牙、波蘭、葡萄牙文顯示
5. 操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6. 可匯入多次測試數據同時顯示
7. 單位選擇可公、英制多種變化
8. 表格彈性化,可自行規劃分析資料
9. 數據之名稱可自行設定,可自訂計算式
10. 測試畫面可選擇資料顯示、圖形顯示或同時顯示
11. 資料處理:可儲存、呼叫、列表、統計比較等
12. 曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
13. 可測試抗拉、抗壓、彎曲、剝離、彈簧、潛變等試驗
14. 軟體保護:超行程、超容量保護、超時間停機
15. 多樣化的測試動作,Ex. 往復、潛變、持拉(壓)、測試暫停、滑移測試等……
16. 試片設定模組化,提供方便簡易的試片設定
17. 測試條件模組化,減少人為設定的疏忽與誤差
18. 重點資料擷取,可訂測試數據規格上下限
19. 可支援多組I/O訊號,增加測試機制

相關機臺產品

Related Machines


相關夾具

Related Grips


G系列夾具

READ MORE
外觀 品名 型號 容量 圓盤直徑 最小荷重元 適用溫度 重量 詳細資料
壓盤 GR-G01C 20kN 100mm 200N -70~200°C 1182g/個

F系列夾具

READ MORE
外觀 品名 型號 容量 夾面寬度 最小荷重元 適用溫度 重量 試片適用尺寸 詳細資料
楔型夾具 GR-F130 1kN 15mm 20N 0~100°C 264g/個 厚度 0.1~4mm - - - - -
