產品 測試儀器 扭力試驗機
QC-42111可程式扭力試驗機

QC-41111-M1F
可程式扭力測試機

詢問本產品

產品簡介Description

廣錸儀器 QC-41111-M1F 可程式扭力試驗機，適用於電子零組件、3C電子產品、手工具、包裝容器與瓶蓋、軸承及傳動元件等產品，可進行旋轉扭力測試與品質分析。

本機採用伺服馬達驅動，可依需求設定測試速度、旋轉方向、角度及扭力條件，並進行順時針、逆時針、多步驟及往復循環測試，協助使用者模擬產品實際的旋轉與操作過程。

搭配專用扭力分析軟體，資料擷取頻率最高可達 1,200 Hz，可即時繪製扭力－角度曲線，並記錄最大扭力、第一峰值及第二峰值。特別適合分析瓶蓋開啟過程中不同階段的扭力變化，也可比較不同速度、角度及測試條件下的結果。

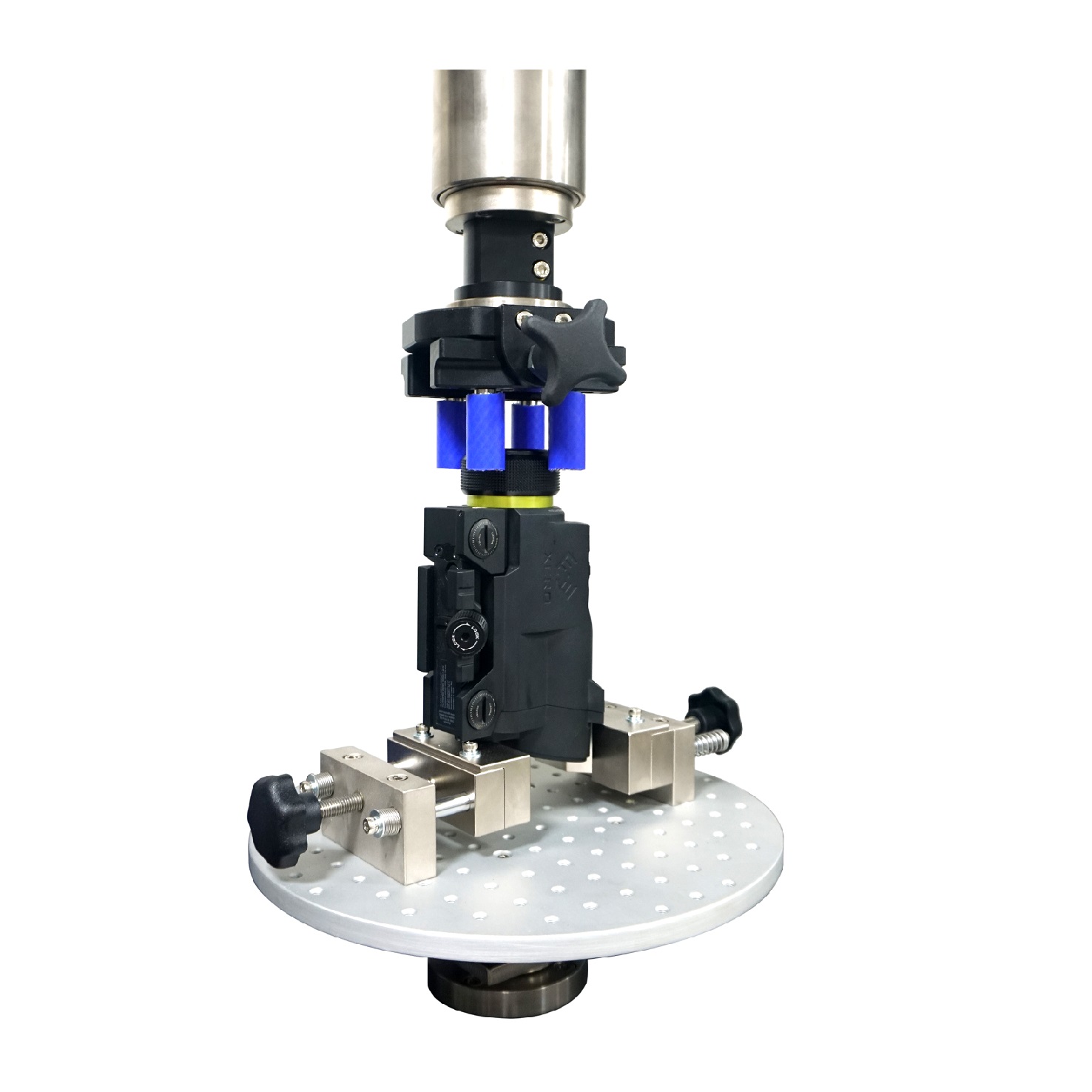

機台配備手動微調手輪及獨立夾持高度調整機構，可依待測樣品的形狀、尺寸、測試高度及夾持方式搭配客製化夾具，彈性滿足不同產品的測試需求。

適用產業Industry

包裝容器瓶蓋、手工具、電子零組件、3C電子產品、軸承、傳動相關元件

型錄下載Catalog Download

QC-41111-M1F 可程式扭力機

規格說明

Specifications

機台型號

QC-41111-M1F

測試容量

10/50N．m (另外客製化其他指定規格)

扭力解析度

1/100,000

扭力單位

kN-m、N-m、N-cm、mN-m、kgf-m、kgf-cm、kgf-mm、gf-cm、gf-mm、lbf-ft、lbf-in、ozf-in

轉速單位

RPH、RPM、RPS

角位移單位

deg、rad、rev

機台動力

伺服馬達驅動

測試轉速

0.05 - 30.00 RPM
數位輸入調整

測試方向

正反轉

角度解析

0.01°

最大資料擷取速度

1200 Hz

測試空間

寬度: 最大340 mm
高度: 最大400mm(未含夾具)

操作模式

使用電腦軟體控制與分析

機台電源

單相AC 200 ~ 240 V．5A

機台尺寸

70 x 40 x 106 cm

機台重量

75kg

產品特色

● 標配軟體，支援多元設定、分析功能
● 配備精密手輪，可對上夾具做微幅高度調整，方便夾持樣品
● 可設定機台正反轉方向、多種扭力、轉速、時間及角位移程式
● 可測試並紀錄最大扭力、第一峰值扭力、第二峰值扭力等
● 具備測試時間到達停機、扭力到達停機、最大扭力下降百分比停機、角位移到達停機
● 速度調整數位化，提供高精度測試速度設定 及 0.05~30.00 RPM 大範圍的速度設定
●支援多步驟、往復測試
●支援橫擺高度調整
● 橫擺中間具備獨立機構可快速小幅度調整固定高度

相關資訊

Other Information

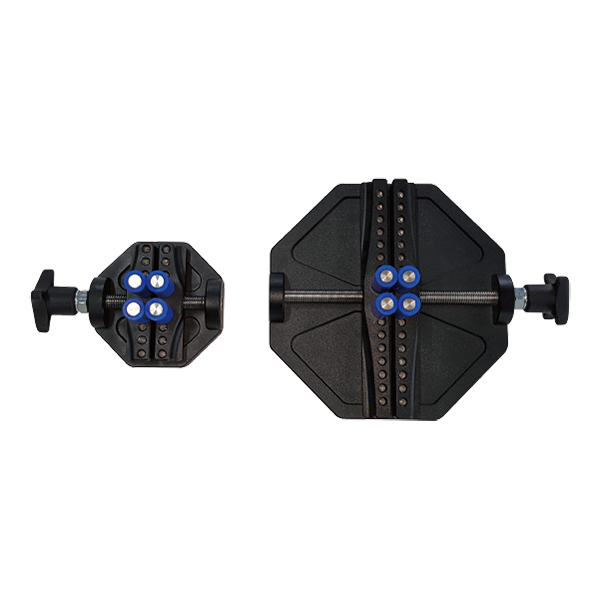

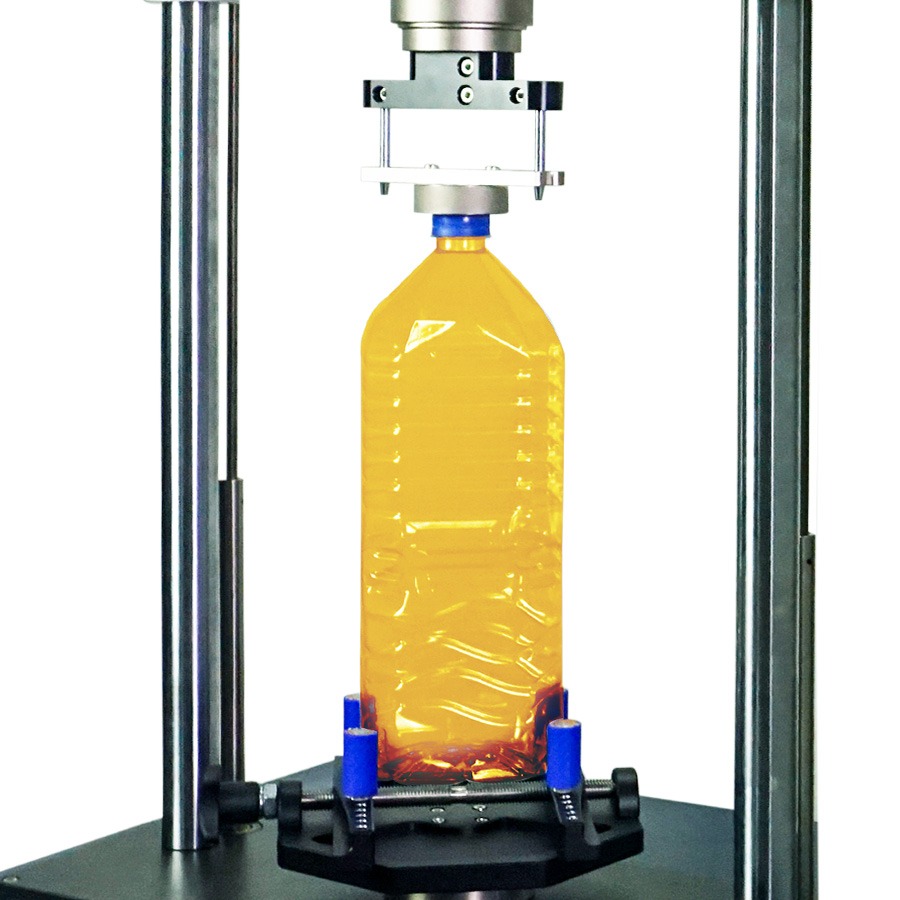

選購配件 - 標準瓶蓋扭力夾具

夾持空間:
上夾具: 10-75 mm
下夾具: 10-190 mm

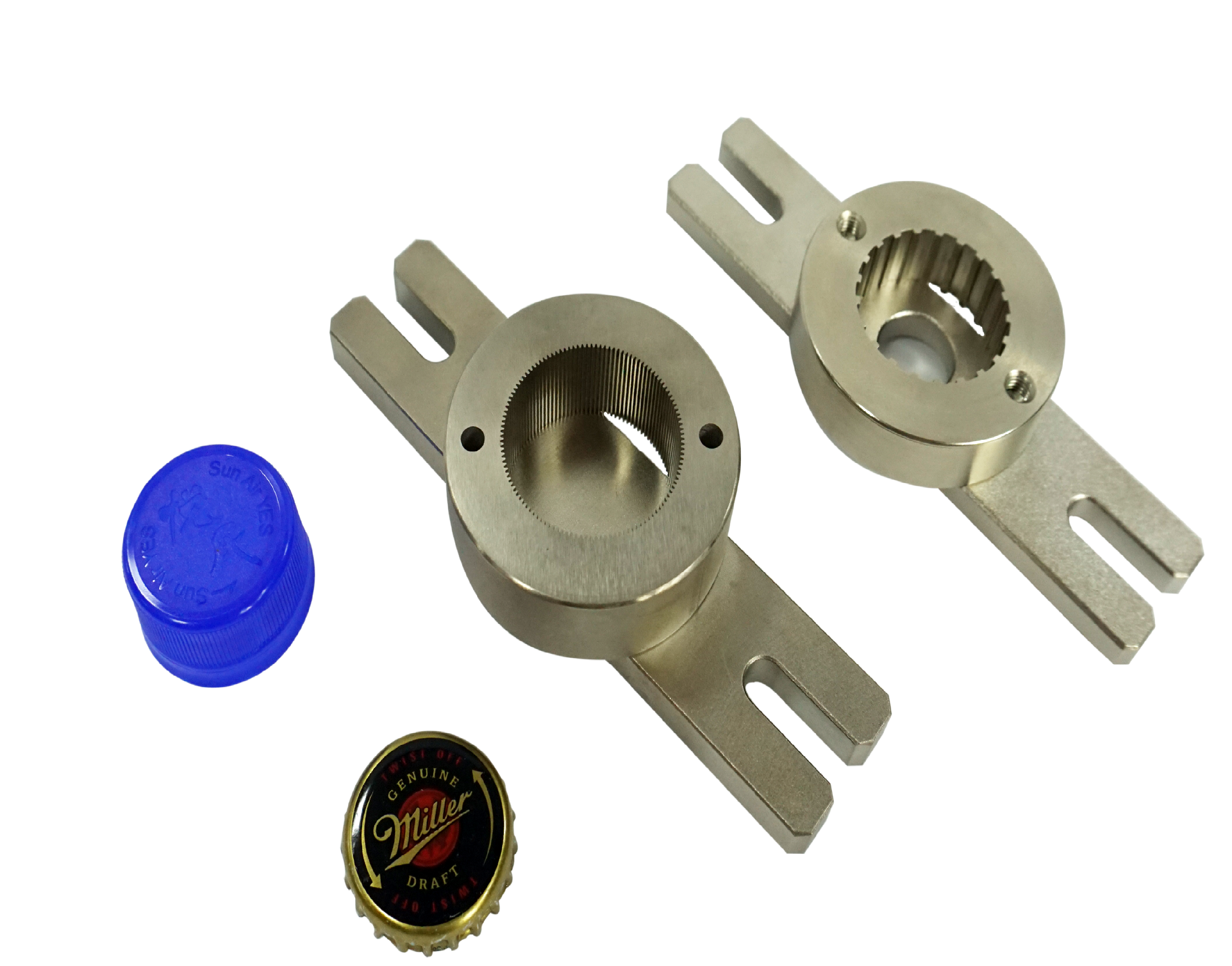

選購配件 - 瓶蓋印模治具組

依指定尺寸訂製

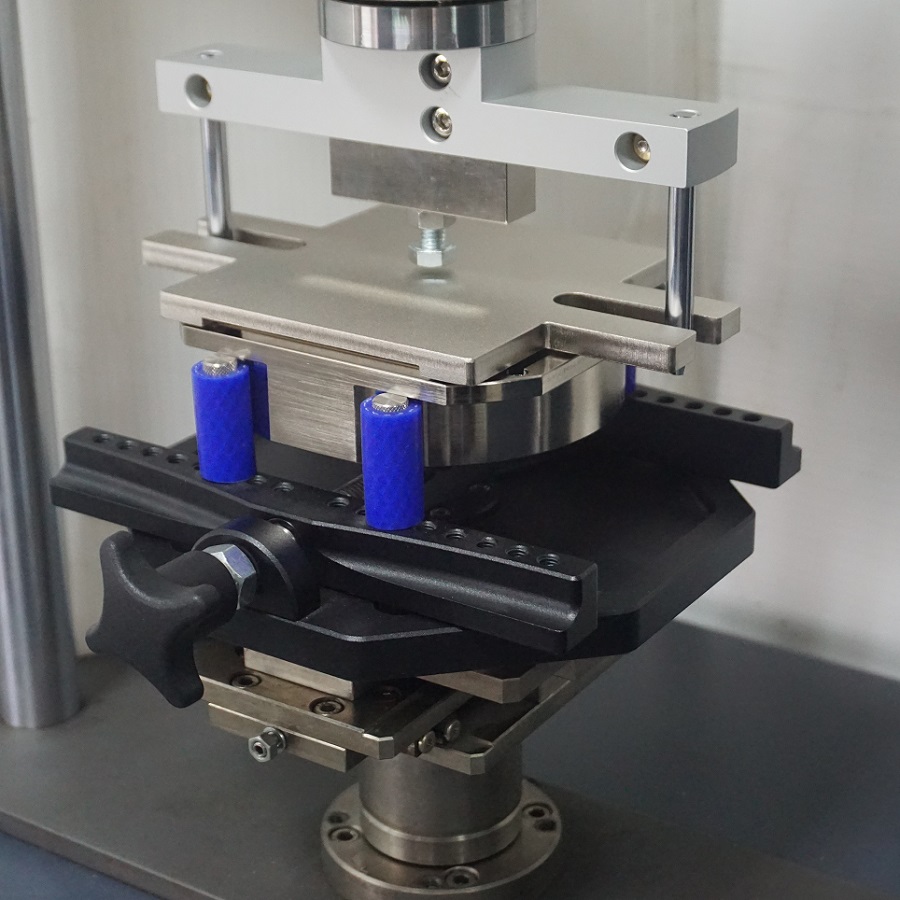

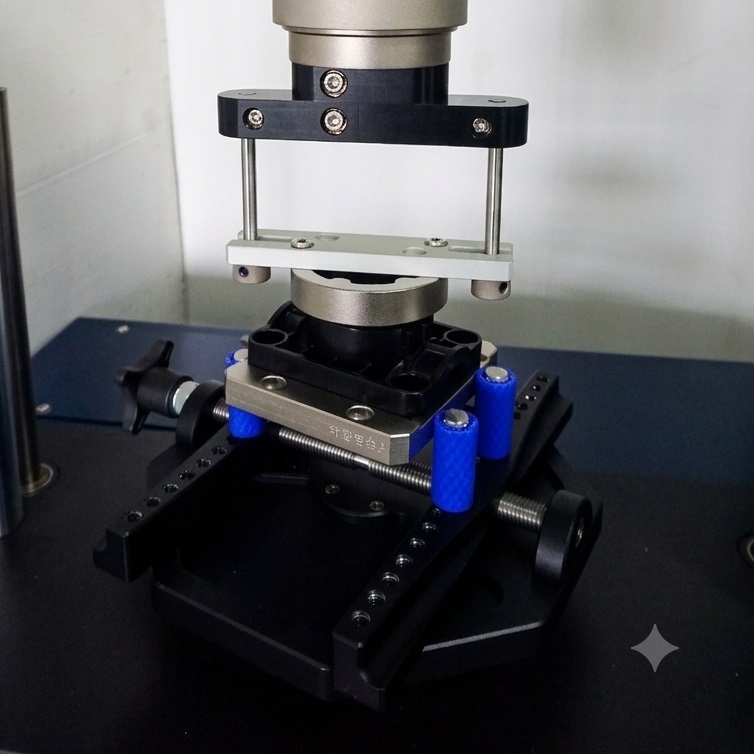

選購配件 - X-Y調整座

軟體功能介紹

Software functions

1. 具備多段試驗步驟設定功能，並可支援循環測試
2. 可匯入多次測試資料同時顯示
3. 資料擷取頻率最高可設定至1200Hz
4. 操作方式：由鍵盤、鼠標操控螢幕上按鈕進行測試
5. 作業平台：Windows 作業系統
6. 具中、英、日、韓、西班牙、葡萄牙文顯示
7. 操作模式：TCP/IP介面雙向傳輸，電腦直接控制機台動作
8. 單位選擇可公、英制多種變化
9. 表格彈性化，可自行規劃分析資料
10. 資料之名稱可自行設定，可自訂計算式
11. 測試畫面同時顯示測試曲線圖及即時數據
12. 資料處理：可儲存、載入、清單、統計比較等
13. 曲線圖X-Y軸物理量調整，曲線特定點標記、區間標記等…
14. 軟體保護：超行程、超容量保護、超時間停機、最大扭力下降百分比停機
15. 測試條件模組化，減少人為設定的疏忽與誤差
16. 重點資料擷取，可訂測試數據規格上下限
