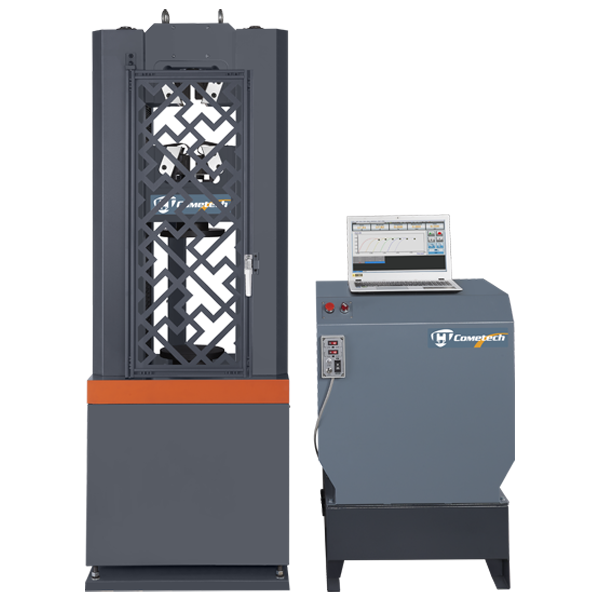

製品 測定機器 PC油圧式材料試験機
電腦液壓拉(壓)力試驗機

QC-956
容量500kN
材料試験機-PC油圧式

製品について

製品紹介 Description

材料試験機-PC油圧式では高い強度の油圧式万能材料試験機適用され、ASTM、ISO、JIS、GB等の規格、測定方法及び製品試験を行えます。出力は油圧制御を採用、定応力/定ひずみ/定速度等の試験条件に満足し、高い剛性と強度の本体構造、安定に試験を行え、本体の損失減少になります。
油圧圧縮試験機に引張、圧縮、曲げ等の標準実を備え、金属、複合材料、建築材料など大容量の測定に適用されます。精度高い試験結果と優れた分析能力で様々測定ニーズを対応することができます。
油圧試験機は分離式の制御システムでメンテナンスの問題を減少、制御回路の干渉問題を有効的に降下、試験機の使用時間延長、M2F制御システムを搭載、多様的な測定規格を満足することができます。

規範 Conform to Standards

  • ISO 7500-1
  • 23 475-88
  • ASTM E4
  • ASTM A370
  • DIN 5122
  • JIS B7721/B7733
  • EN 10002-1
  • EN 1002-2
  • BS 1610
  • GB/T 228

応用例 Application

ASTM D790　 曲げ試験

ASTM D638　 プラスチック引張試験

ASTM D412　 ゴム試験

カタログダウンロード Catalog Download

QC-956 PC油圧式材料試験機

試験時動画

Testing Video

規格説明

Specifications

最大容量

500kN

切替単位

荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

荷重

31 bits

荷重精度

1/100,000

ストローク解像度

0.01 mm

出力ストローク

250 mm

有効使用幅

565 mm

速度範囲

0.5~50 mm/min

速度精度

±2%

最大引張間隔

700 mm

平型試験片挟み範囲

0~30 mm

丸型試験片挟み範囲

10~40 mm

最大圧縮間隔

670 mm

加圧盤寸法

Ø235 mm

接続方法

RJ45 (TCP/IP)

駆動部

サーボ油圧制御

電源

3相 220 VAC 又は 3相 380 V(オプション)

本体寸法

880 x 600 x 2360 mm

制御箱寸法

850 x 700 x 900 mm

本体質量(約)

2800 kg

制御箱質量(約)

220 kg

アクセサリー

Accessories

標準付属品

V型ジョーフェイス／平型ジョーフェイス

QC-557金属ショート伸び計


金属測定可能で、硬質のプラスチックなど伸び率100％以下の材料変形量に向けます。試験中、伸び計を取り外さず、そのまま試験変形率を測定可能です。試験片の標点距離が多くなったり、伸び率が大きくなったりする場合、別途でロング式の伸び計を特注可能です。

ソフトウェア機能

Software functions

■サンプリングレートは最高1200Hzまで設定する可能。
■操作方法：キーボード、マウスで測定をコントロール、また、
■本体についてあった快速昇降ボタンでチャックの位置を調整することが可能。
■オペレーションプラットフォーム： Windows 8 / Windows 10 OS。
■操作モード：TCP/IPインターフェイスで、パソコンにより試験機の作動を制御。
■複数試験データを同時にインポート・表示することが可能。
■中国語、英語の表示を選択可能。
■単位変換可能(国際単位系又は英単位系)。
■リストはご希望のような分析データにすること可能。
■データ処理：保存、開き、リスト、統計比較など。
■引張、圧縮、曲げ、クリープなどの試験を行えます。
■データの名称が自分で設定可能、カスタムの計算式もある。
■試験片設定をユニット化、簡単便利な試験片の設定を提供。
■測定条件ユニット化、人為設定の不注意と誤差を減少します。
■重点データ収集、測定データの上･下限を設定することが可能。
■複数I/O信号を支援する可、試験機の機能を増加することができます。
■測定画面に試験データとグラフの表示を選択可能、同時に表示もできる。
■ソフトウェア保護：オーバーストローク、オーバーロード、オーバータイム停止。
■多様化の測定を行えます。例えば、クリープ試験、短時間クリープ(引張/圧縮)試験･･･など。
■グラフのはＸ-Ｙ軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
