製品 測定機器 万能材料試験機 20kN
万能材料試験機

20kN M2F

QC-526M2F
PC制御式万能材料試験機

製品について

製品紹介 Description

QC-526M2Fは卓上式の万能材料試験機です。ツインコラムの設計で、試験スペースが広く、大型サンプルの試験に適しています。高精度のサーボモーターとボールネジを採用し、20KN以下の材料試験に最適です。また、充実したラインナップのグリップと異なるストロークの機種の選択が可能で、多種多様の試験ができます。

M2F専用ソフトウェアを使用することで、WINDOWS環境下のPCを利用し、引張試験・圧縮試験・剥離試験・クリープ試験・往復試験・変化率試験などの試験が可能で、自動試験手順の設定機能もあります。容易な操作性と多言語（日・英・中・韓・西語・ロシア語）に対応しています。また、単位表示の切り替え・試験中にリアルタイムのグラフ表示が可能で、専用レポートにより、試験結果をエクスポートすることができます。
オプションの7インチタッチパネルで本体のみの操作も可能で、データの取得も便利です。

規格 Conform to Standards

  • ISO 7500-1
  • ASTM D76
  • ASTM D1000
  • ASTM D3330
  • DIN 5122
  • JIS B7721
  • JIS B7733
  • BS EN 1002-2
  • BS EN 1610
  • GB/T T228
  • ISO 13934
  • ASTM D412
  • ASTM D6641
  • ASTM D2632
  • ISO 178

応用業界 Industry

ゴム、プラスチック、紙、紡織、金属、木材、テープ、電子関係、包装、医療関係、建築材料…などの産業

応用例 Application

ASTM D790　 曲げ試験

ASTM D882　 フィルム引張試験

ASTM D638　 プラスチック引張試験

ASTM D412　 ゴム試験

ASTM D1000　ASTM D3330　 テープ剥離試験

ASTM F1306　 フィルムのパンクチャー試験

ASTM D575　 圧縮盤変位計

ASTM D1894　 摩擦力試験

ASTM F1269-13 | IPC TM-650 | MIL-STD-883E | AEC-Q200-006A　 電子パッケージのダイせん断試験

ISO 13934-1　 織物の引張試験

　 ペットボトルの圧縮試験

　 ペットボトルの試験提案

カタログダウンロード Catalog Download

QC-526M2F PC制御式万能材料試験機

試験時動画

Testing Video

規格説明

Specifications

最大容量

20kN

荷重分解能

1/100,000(31 bits)

ストローク

800 mm

速度範囲

0.0002~1000 mm/min

サンプリングレート

Max. 1200 Hz

駆動部

400Wサーボモーター

機体寸法

94 x 53 x 144 cm

重量

140 kg

特徴

1. 多様な測定を行えます。例：往復試験・10段階の動作設定・クリープ試験など。
2.260種類以上のデータ分析項目。
3.精密ジョグダイヤル搭載、精密な位置調整が可能
4.ロードセール自動認識機能あり

関連情報

Other Information

タッチパネル

1. 7インチのカラータッチパネルを搭載
2. 日・英・中国語表示選択可能
3. データ表示：荷重・圧力・変位・試験時間
4. 試験設定：速度・方向・オートリターン・断裂停止など
5. データ分析機能：最大荷重・区間荷重・断裂点などの分析
6. 停止条件設定：荷重・変位・時間・伸び率など
7. 保護機能：ストロークオーバー・荷重容量オーバー保護・時間オーバー停止
8. 最大50件のデータ保存が可能で、USBメモリーに出力できます
9. 初期設定に戻すことが可能
10. 単機での校正機能あり
11. 単位変換可能(国際単位系または英米単位系)

QC-551ロング伸び計

ロング伸び計は、伸び率が20%以上の材料に適しています。ゴム・プラスチック・PE・布・織物などの高い伸び率のサンプルを測定する際に使用し、ダンベル状の引張試験のサンプルに最適です。標点距離をサンプルの長さにより標点距離を調整し、試験中の変位量を即時的に測定できます。

QC-557ショート伸び計

ショート伸び計は、金属や硬質プラスチックなどの伸び率が50%以下の材料の試験に適しています。軽量化された設計と高精度エンコーダーの使用により、高精度の測定ができます。サンプルサイズが大きく、又は伸び率が高い場合も、ご希望の仕様によりカスタム製作が可能です。

ソフトウェア機能

Software functions

1. 引張・圧縮・曲げ・剥離・バネ・クリープ試験などの機能あり
2. サンプリングレート：最大1200Hz
3. 対応OS：Windows 7 SPI以降のバージョン
4. TCP/IPでPCに接続し、PCでの制御が可能
5. 日本語・英語・中国語・韓国語・スペイン語・ポーランド語・ロシア語の表示切替
6. 単位変換可能(国際単位計または英米単位系)
7. 測定画面には、データやグラフ表示の選択や同時の表示も可能
8. 分析項目の選択が可能
9. 変数や計算式の設定機能あり
10. 多様な測定を行えます。例：往復試験・10段階の動作設定・クリープ試験など
11. 複数回の試験データをインポートし、同時に表示可能
12. データ処理機能：保存・リスト・分析など
13. ソフトウェア保護：ストロークオーバー・荷重容量オーバー保護・時間オーバー停止

関連機械

Related Machines

関連グリップ

Related Grips

Aシリーズ

READ MORE
外観 品名 型番 容量 ジョーフェイス幅 適用試験片サイズ 適用最小荷重元 適用湿度 重量 詳細情報
ブライヤー式グリップ GR-A010 2kN 40mm 厚さ　1~12mm 200N -10~200°C 984g/個

Bシリーズ

READ MORE
外観 品名 型番 容量 測定幅 適用試験片サイズ 適用最小荷重元 適用溫度 重量 測定角度 詳細情報
平面グリップ GR-B010 200N 30mm 厚さ 0.1~3mm 20N -10~100°C 212g/個 -

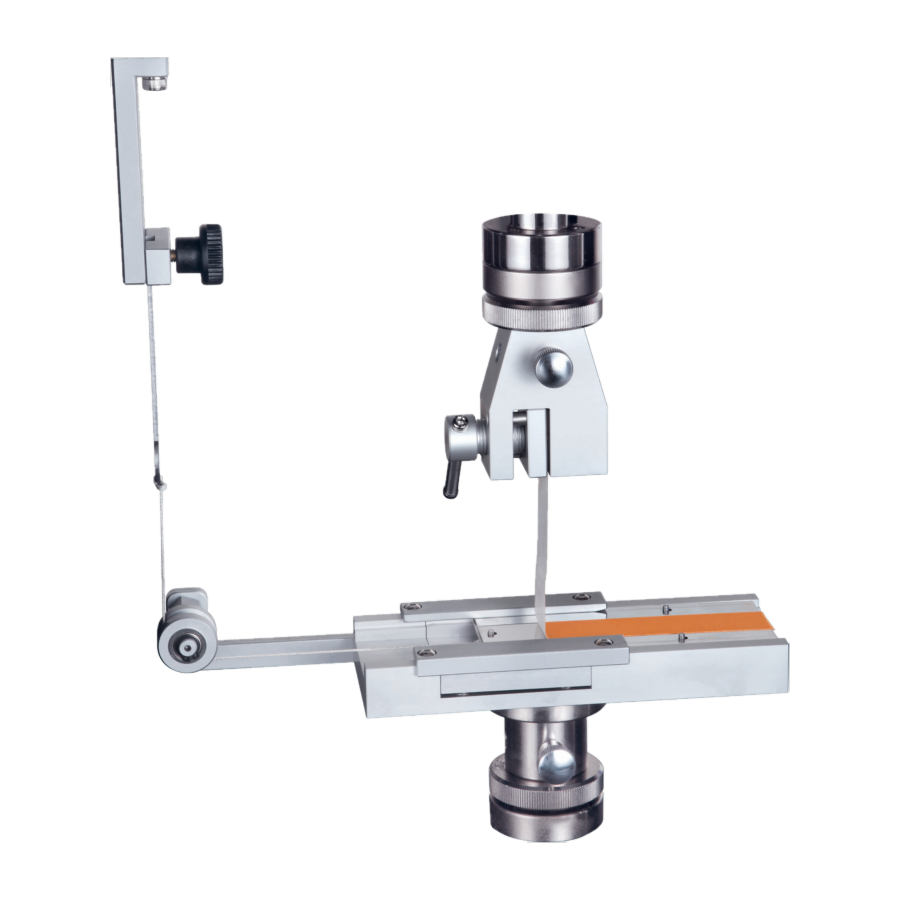

90°剥離グリップ GR-B040 200N 32mm 厚さ　0.01~2mm 20N -10~100°C 1992g/個 90°

Cシリーズ

READ MORE
外観 品名 型番 容量 曲げ台幅 上曲げ台スパン 下曲げ台スパン 適用最小荷重元 適用温度 上曲げ台重量 下曲げ台重量 詳細情報
三点曲げ試験台 GR-C010 10kN 40mm 22~260mm 200N 0~200°C 5342g/個 801g/個 -

Dシリーズ

READ MORE
外観 品名 型番 容量 ジョーフェイス幅 適用試験片サイズ 適用最小荷重元 適用温度 重量 ジョーフェイスタイプ 詳細情報
パッドグリップ GR-D01D~F 2kN D: 76.2mm | E: 50.8mm | F: 25.4mm 厚さ　0.2~4mm 200N -10~100°C 1600g/個 ゴムパッド

Fシリーズ

READ MORE
外観 品名 型番 容量 ジョーフェース幅 最小荷重元 摘要温度 重量 試験片使用サイズ 詳細情報
クサビグリップ GR-F010 10kN 30mm 1kN -10~200°C 5375g/個 Aグリップ表面　厚さ 0.1~10mm Bグリップ表面　厚さ 9~18mm Fグリップ表面　直径Ø 6~14mm Gグリップ表面　直径Ø 13~20mm - -

Gシリーズ

READ MORE
外観 品名 型番 容量 圧縮盤直径 適用最小荷重元 適用温度 重量 詳細情報

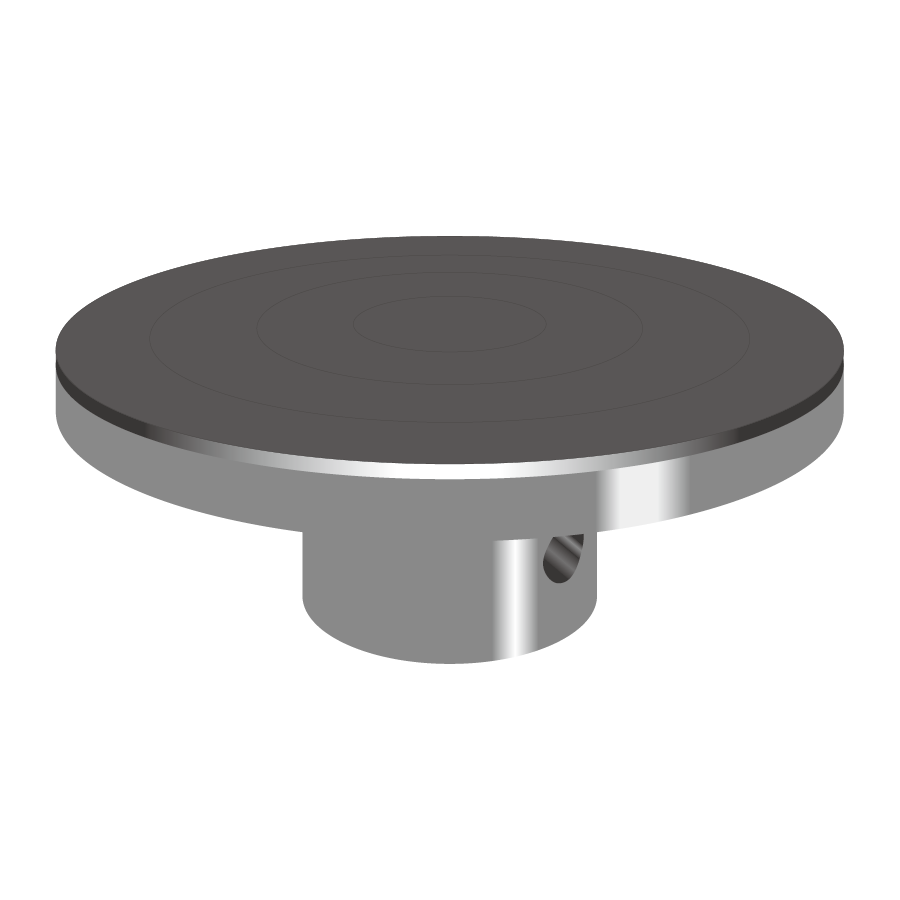

圧縮盤 GR-G01C 20kN 100mm 200N -70~200°C 1182g/個
